还不了解城市综合管廊?一组BIM图让你全懂了!

作者:青岛工程造价 更新时间:2017-05-25 浏览次数:492

来源:湖南住建厅官网、筑龙路桥市政

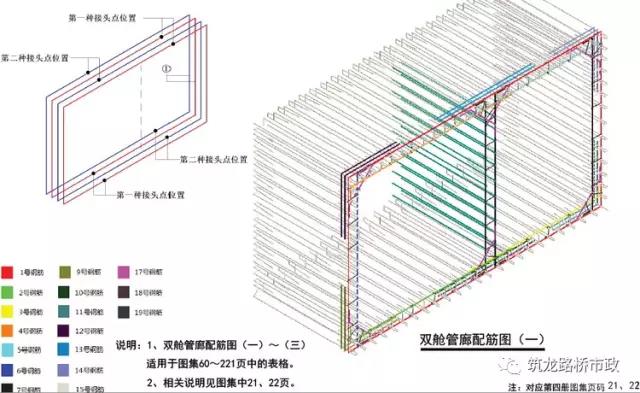

城市综合管廊还不了解么?本组图涵盖综合管廊、单舱管廊、双舱管廊等的布置图、断面图、配筋图等以及大样图等等,引出口、交叉口、分变电所、端部井、组合节点等的BIM模型更是完美展示了综合管廊的细部结构,看了这组图你就全懂了!

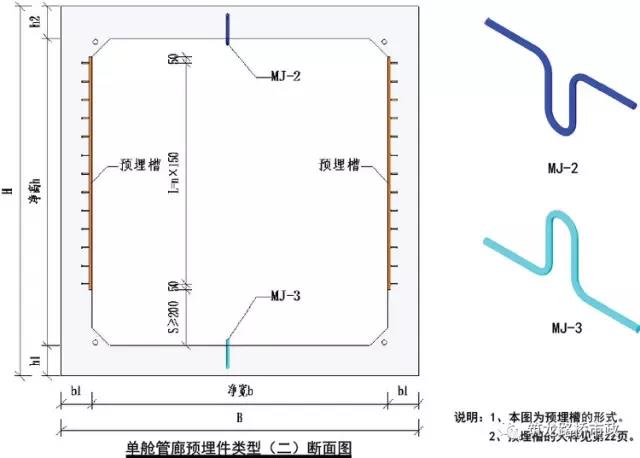

单舱管廊断面图



单舱管廊透视图

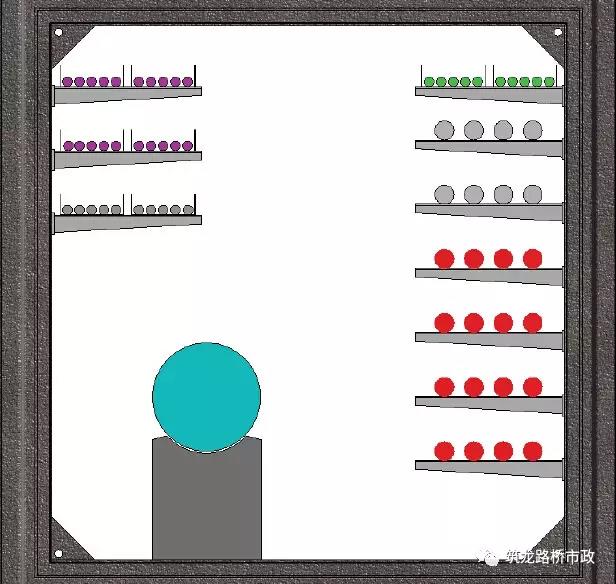

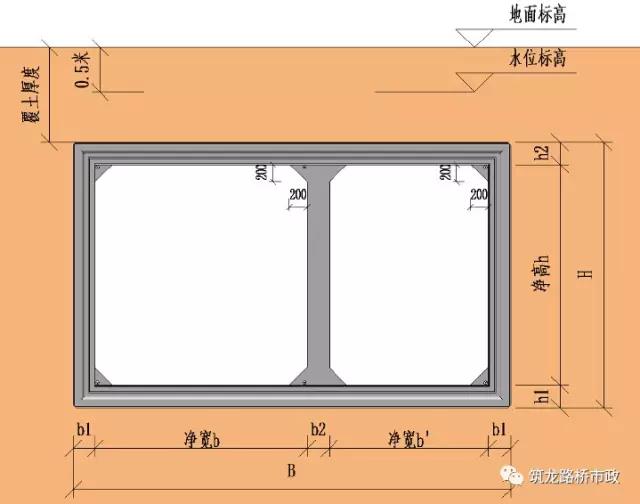

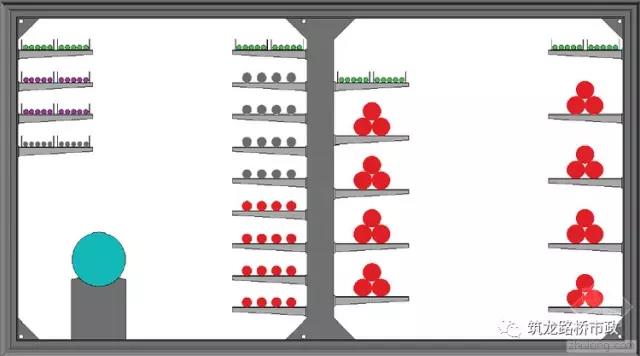

双舱管廊断面图

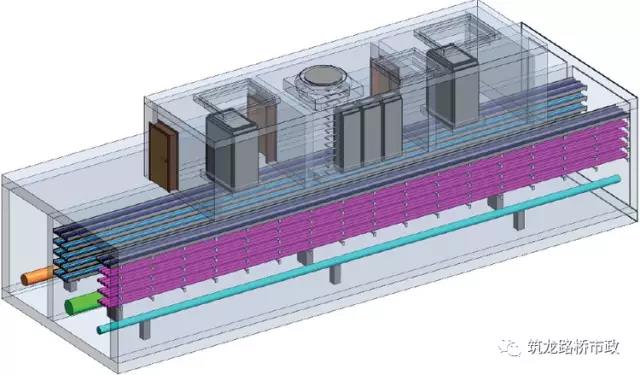

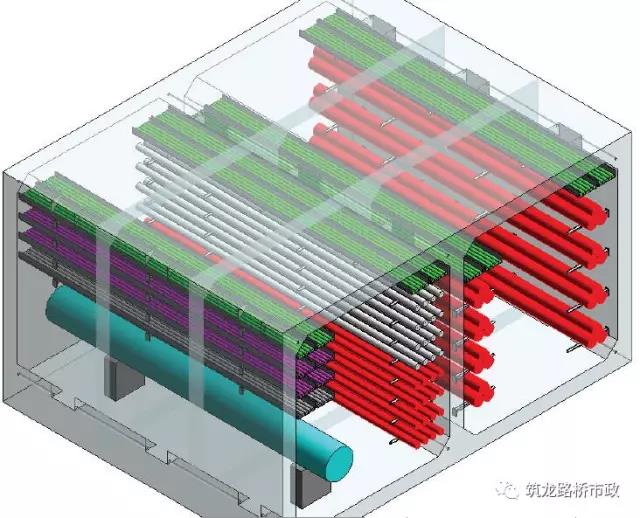

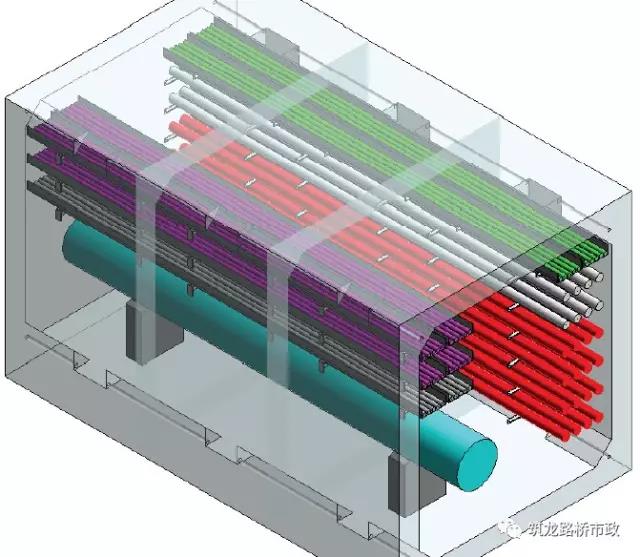

双舱管廊透视图

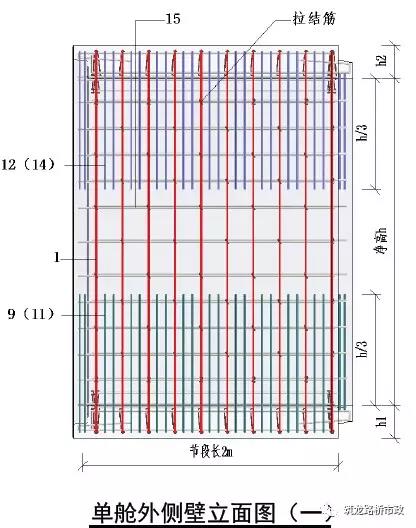

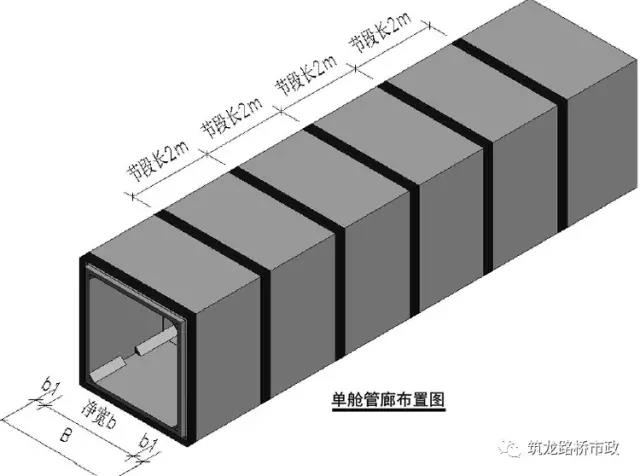

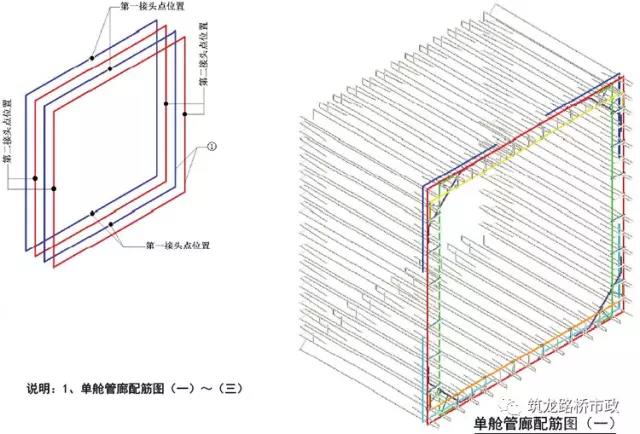

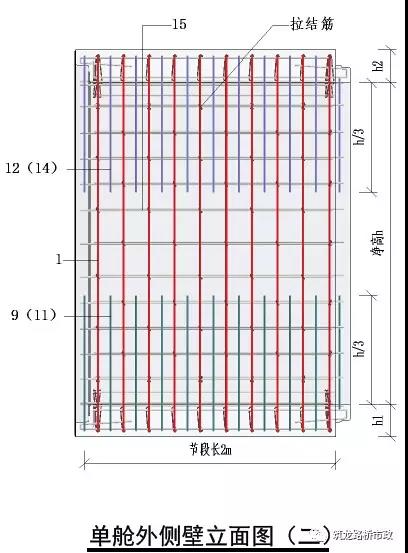

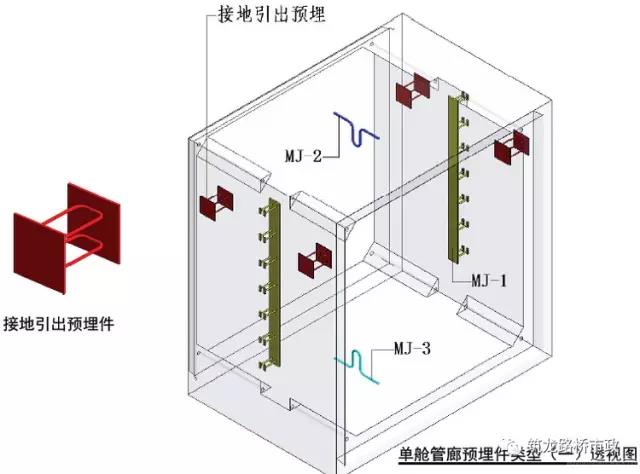

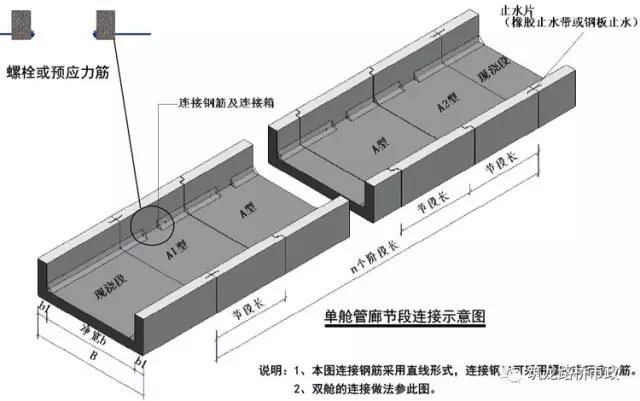

 单舱管廊布置图

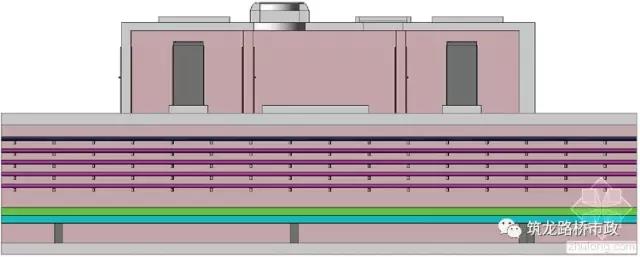

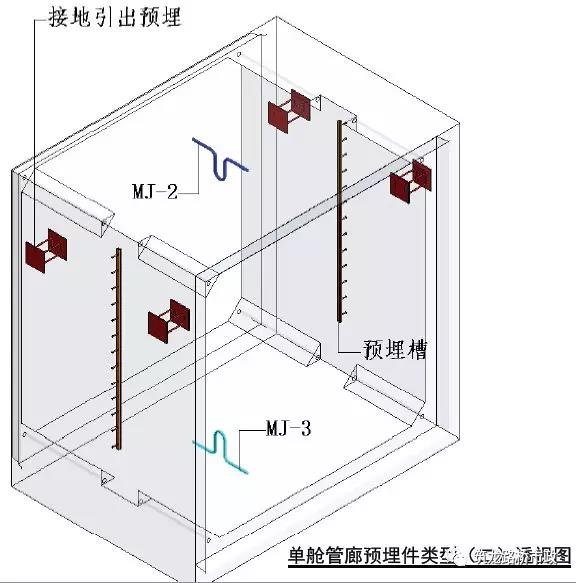

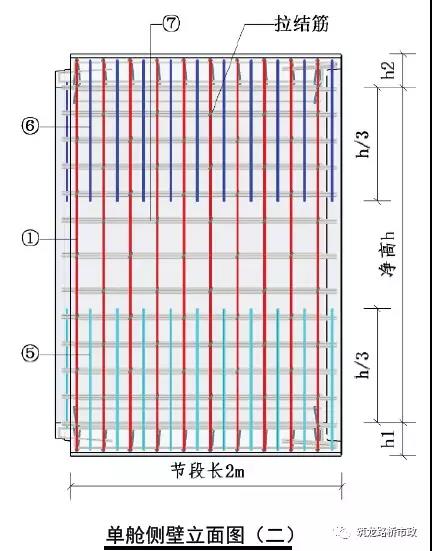

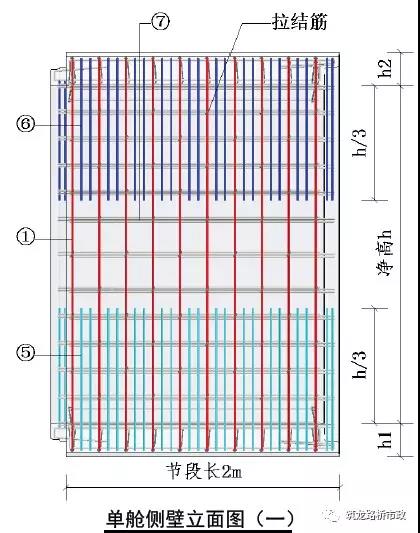

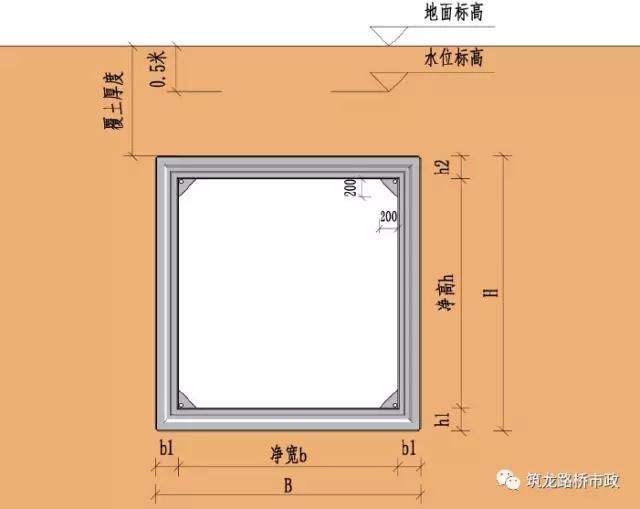

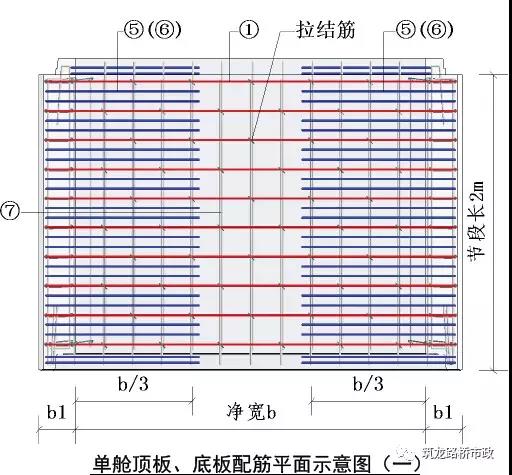

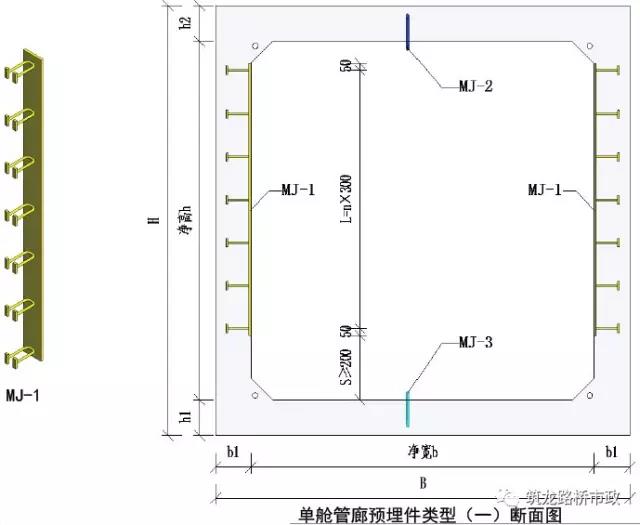

 单舱管廊断面图示

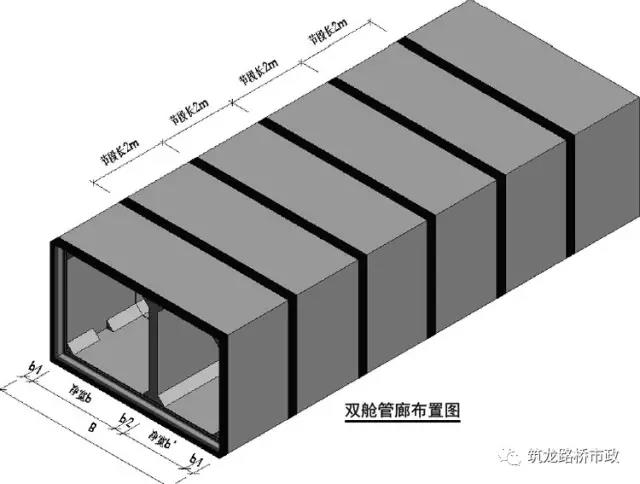

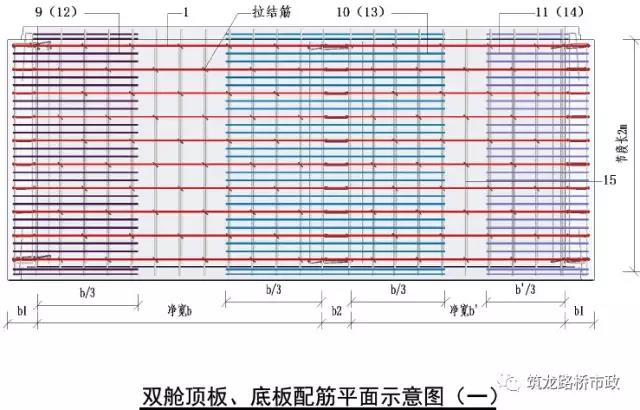

 双舱管廊布置图示

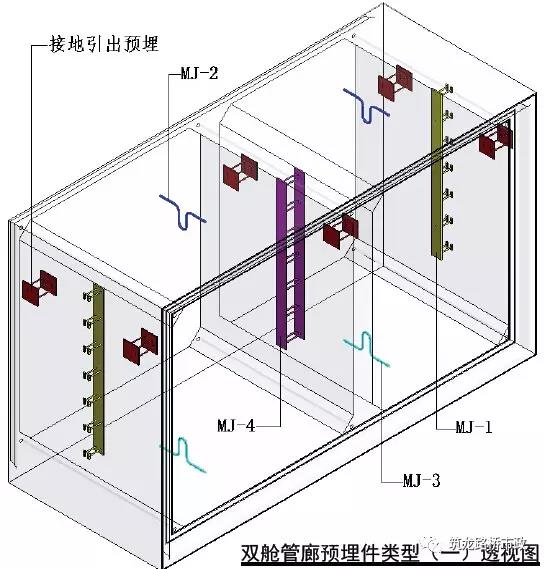

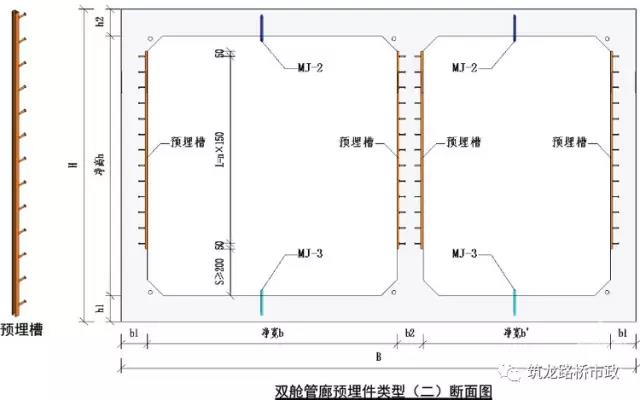

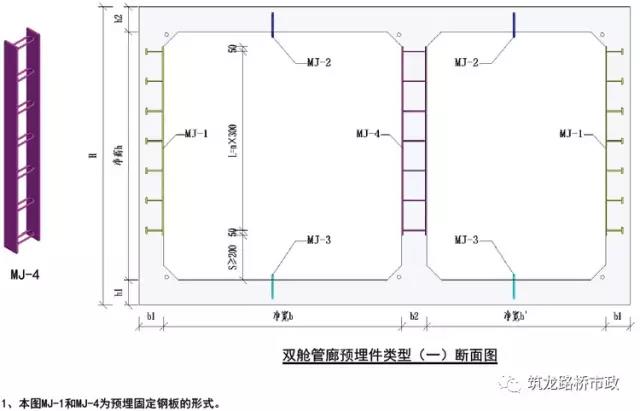

双舱管廊断面图示

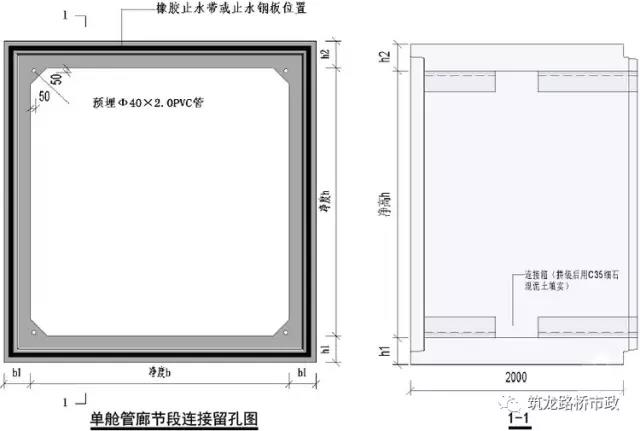

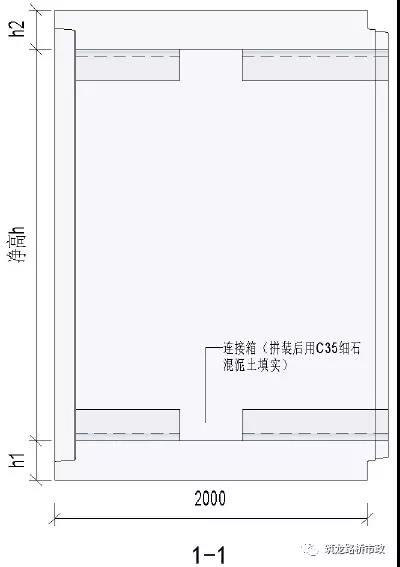

综合管廊节段里连接留孔图2b

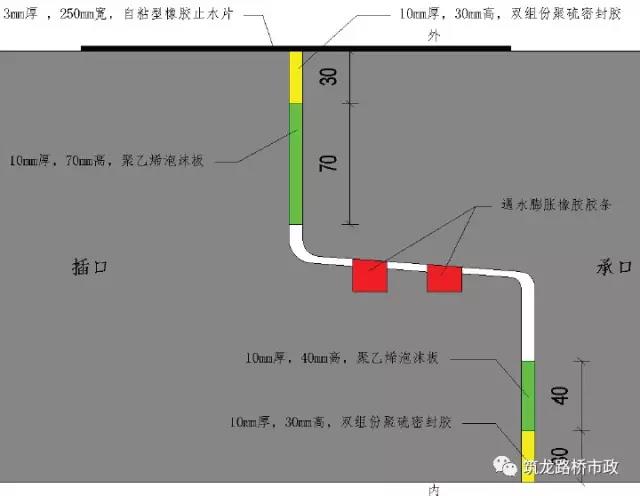

承插口连接图1


承插口连接图2

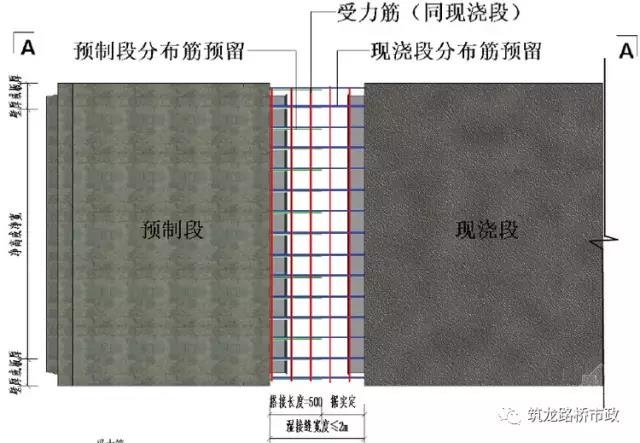

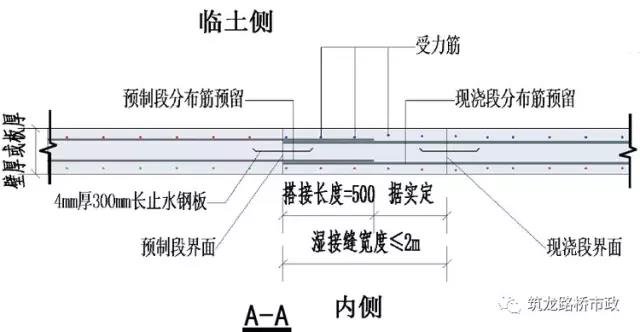

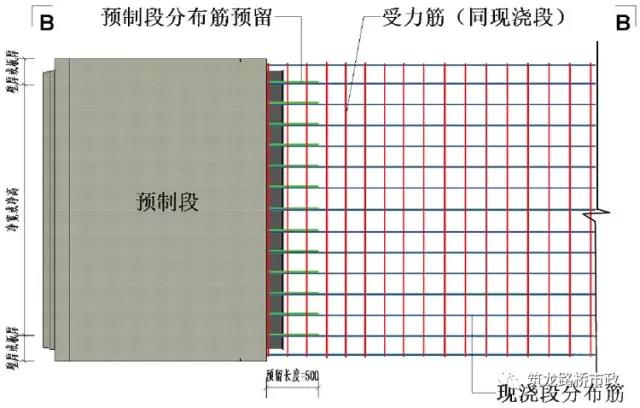

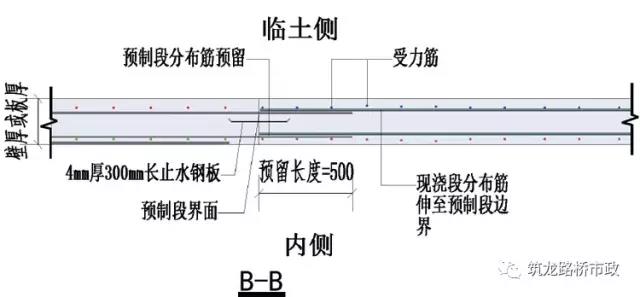

预制管廊与现浇管廊连接大样图1


预制管廊与现浇管廊连接大样图1-内侧


预制管廊与现浇管廊连接大样图2


预制管廊与现浇管廊连接大样图2-内侧

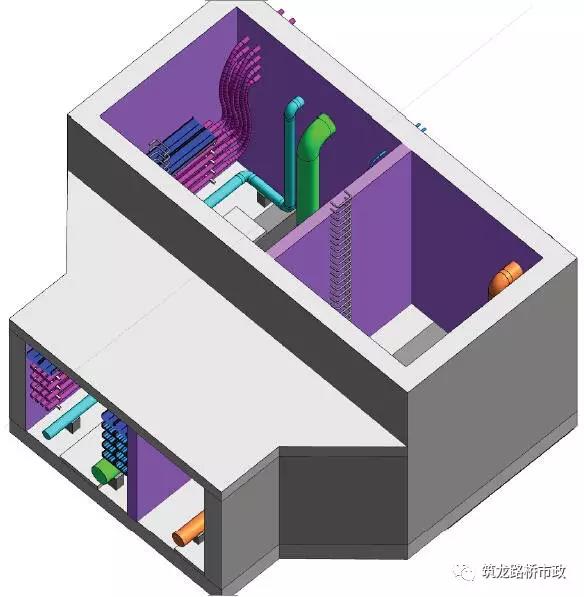

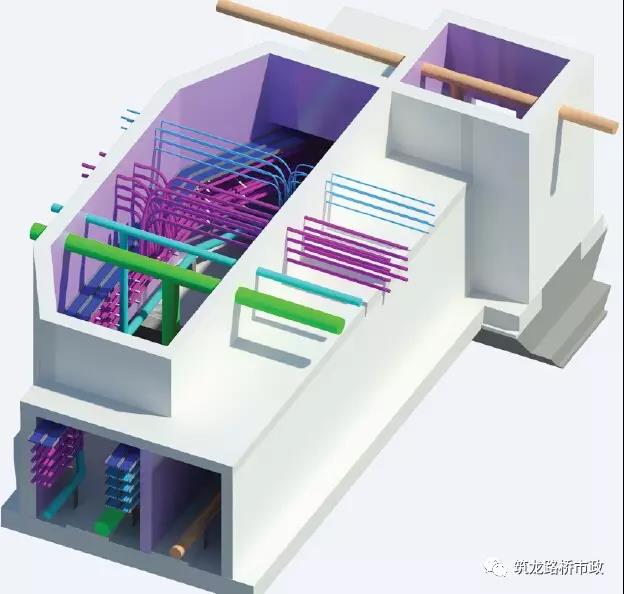

双舱引出口透视图1


双舱引出口透视图2

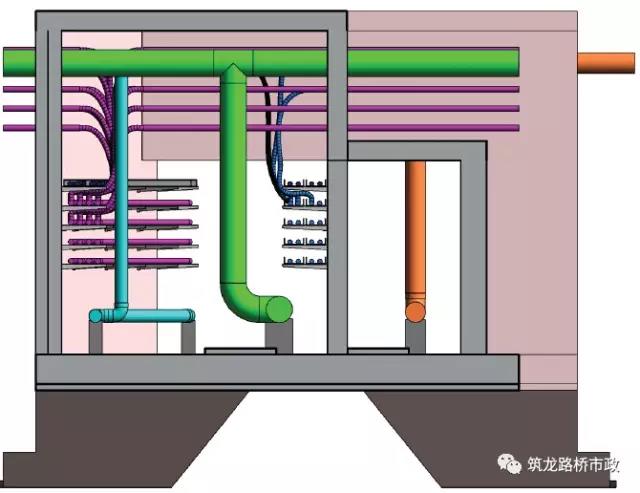

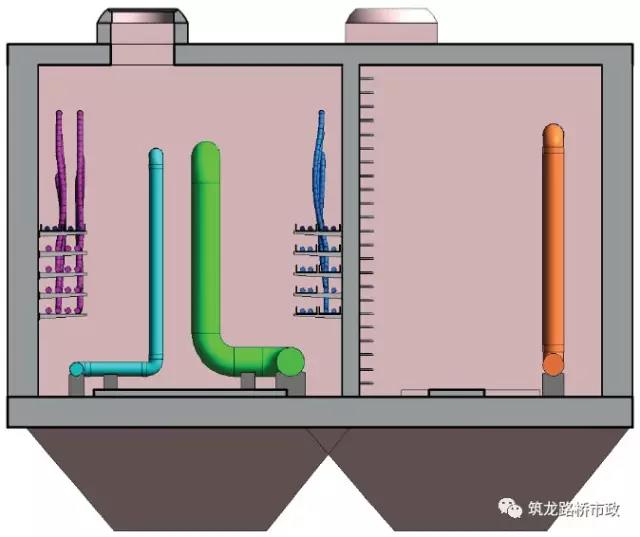

双舱引出口断面图

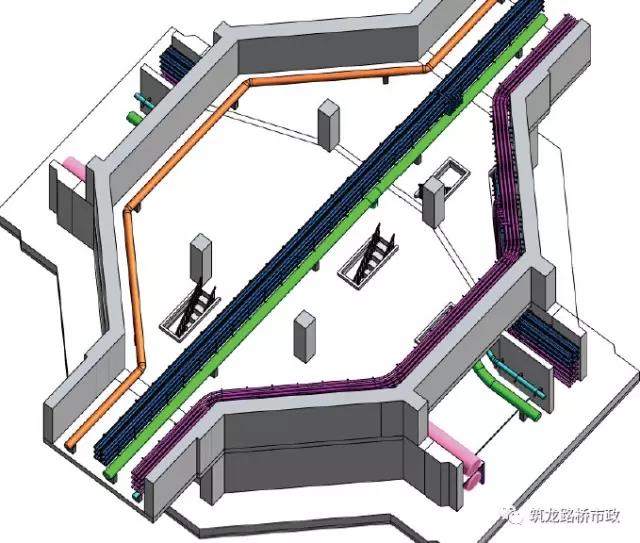

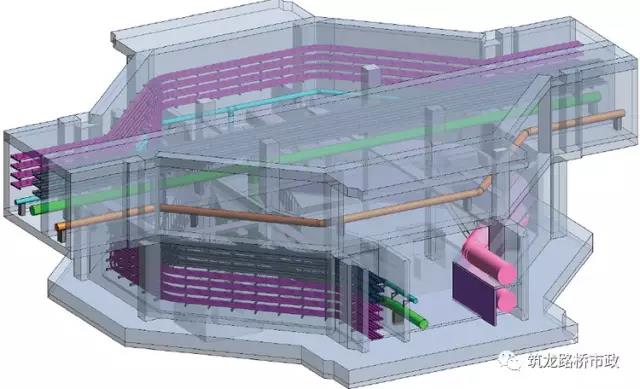

交叉口透视图1


交叉口透视图2


交叉口断面图

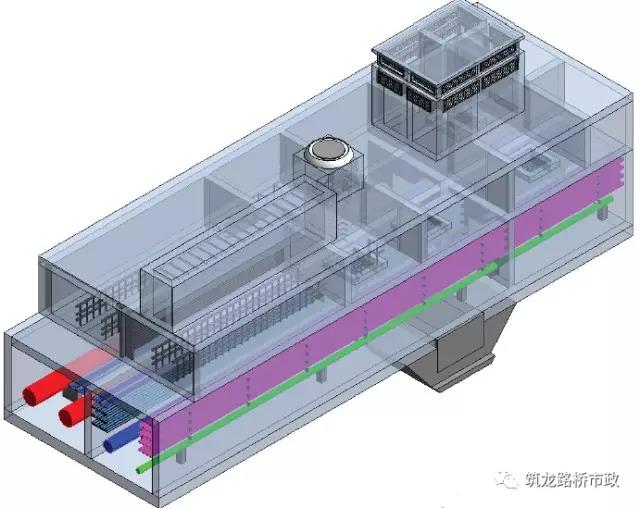

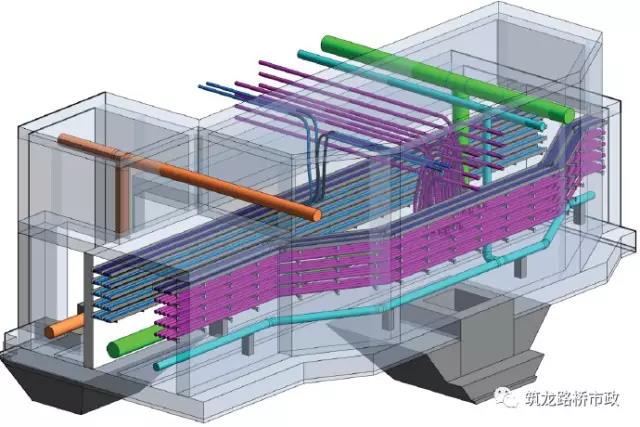

双舱分变电所透视图

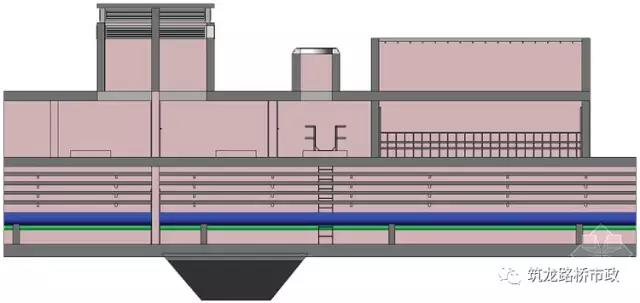

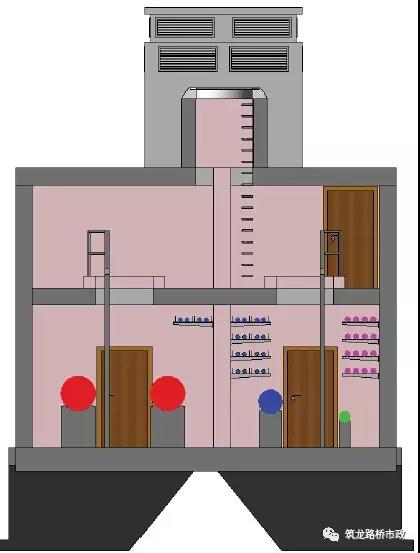

双舱分变电所断面图

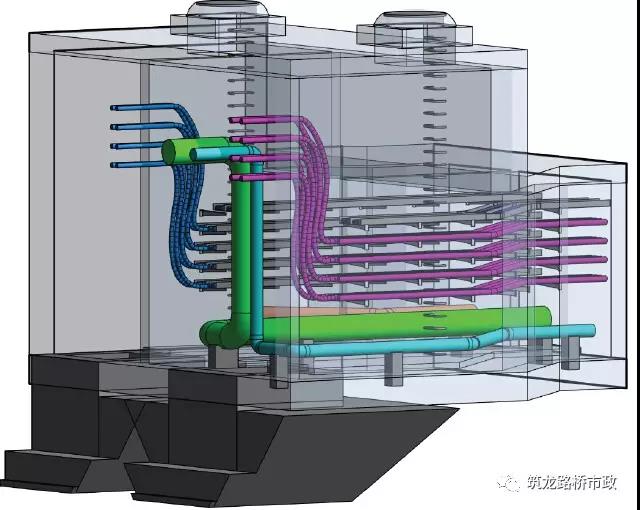

双舱端部井透视图1

双舱端部井透视图2

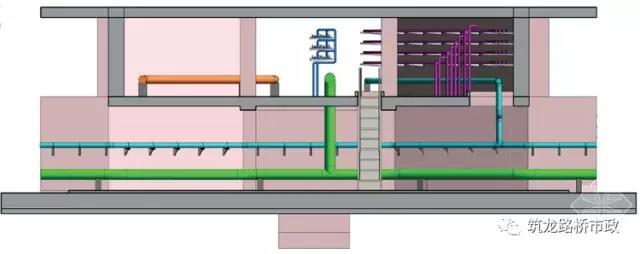

双舱端部井断面图

双舱组合节点透视图

双舱组合节点断面图
